发动机厂商介绍:
优凯发电机组选用-上柴股份系列柴油发动机为引擎。上海柴油机股份有限公司(简称“上柴股份”)是上海汽车集团股份有限公司控股的上市公司,公司前身是上海柴油机厂,始建于1947 年4 月,1993 年改制为发行A、B 股的股份制公司,在上海证券交易所发行上市,是从事发动机及零部件、柴油发电机组的研发、制造和销售于一体的国家大型高新技术企业, 拥有国家级技术中心和博士后工作站,技术研发力量雄厚。企业荣获“世界客车联盟最佳发动机制造商”、“上海市最佳工业企业形象单位”等称号。上柴股份目前拥有R、H、D、C、E、G、W 等七大系列高品质柴油、天然气发动机,功率范围覆盖50-1600 马力,主要应用于卡车、客车、工程机械、农业机械、电站、船舶等设备的动力配套。
1 上柴柴油发电机组
上柴柴油发电机有优良的动力性、经济性、稳定性、可靠性、可操作性和低廉的运行及维护成本,同时加之上股完备的全国联保的售后服务及各网点上充足的配件供应。
2 柴油机特点
1、整体式曲轴、龙门式机体、平切口连杆、短活塞,外形紧凑合理,配套适应性强可以与老135柴油机整机互换;
2、采用新型缩口燃烧室,提高喷油压力,改善燃烧过程,达到环保指标:排气污染物排放值符合JB8891-1999要求,噪声符合GB14097-1999的要求且有裕量;
3、润滑、冷却系统优化设计,减少外接管路和零部件数量,用整体无刷交流发电机等使三漏大为改善、可靠性大大加强。
4、采用J98、J114b型废气涡轮增压器匹配,具有强的高原工作能力,在海拔5000m高原地区使用,功率下降低于3%;
5、采用高真空度新型排气引射装置,三级旋流式德国纸质滤芯的空气滤清器、低温渗陶活塞环等措施,柴油机在沙漠或高粉尘地区使用,不会产生早期磨损。
6、138系列柴油发动机是135系列改进型,基本配件于135通用,由国家大型企业无锡动力机厂生产。
采用上柴发动机系列发电机组基本特征:
功率范围
|
45-800KW
|
频率/电压
|
50Hz、1500rpm、400V/230V
|
发动机
|
全系列采用上柴柴油发动机
|
发电机
|
全系列可选择:江苏优凯、恒久、无锡斯坦福、上海马拉松、广州英格、法拉第等
|
控制系统
|
基本型、四保护、自启动、自启动+自切换、采用6110控制器
|
底座
|
高强度钢板一次性折弯成型,采用防锈漆,抗腐蚀能力强
|
散热器
|
标配40°-50℃环境温度联机散热器
|
可选配置
|
移动电站、低噪音、超静音、防雨型、底座燃油箱、并机装置等。
|

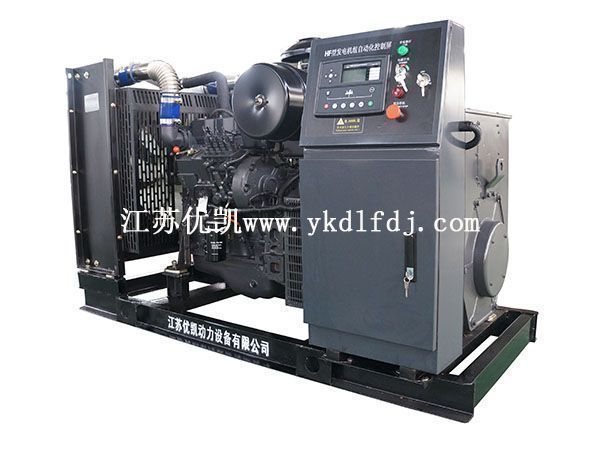

上柴100KW发电机组技术参数
|
发电机组制造厂家:江苏优凯动力科技有限公司 “优昌斯”牌 型号:YKS-S100
|
使用环境条件:海拔高度:≤1000米(大于1000米时,需作功率修正) 环境温度:40℃ 相对湿度:≤60%
|
功率:100KW
|
稳态电压调整率(%):≤0.5
|
功率因数:COSΦ=0.8(滞后)
|
电压波动率(%):≤±0.5
|
输出电压:400V/230V
|
瞬态电压调整率(%):≤±15
|
输出电流:180A
|
电压稳定时间(s):≤1
|
额定频率:50Hz
|
稳态频率调整率(%):≤2
|
额定转速:1500rpm
|
频率波动率(%):≤±0.5
|
外形尺寸(L×W×Hmm):2100*850*1300mm
|
瞬态频率调整率(%):≤±10
|
机组重量:1000kg
|
频率稳定时间(S):≤3
|
柴油机技术参数
|
制造商:上海柴油机股份有限公司
|
发动机型号:4HTAA4.3-G35
|
结构特点:四冲程、涡沦增压
|
启动方式:DC24V电启动
|
功率:106/117KW
|
冷却方式:闭式内循环水冷
|
气缸数:4
|
燃油喷射方式:直喷
|
转速:1500rpm
|
调速方式:电调
|
缸径行程:105*124mm
|
进气方式:涡轮增压
|
压缩比:16:1
|
排量:4.3L
|
机油容量:11-13L
|
过载能力:110%
|
燃油消耗(100%负载):≤0.3g/(kW·h)
|
燃油牌号:(标准)0#轻柴油(常温)
|
滤清系统:采用整体更换式机油、柴油滤清器和空气滤清器
|
排气系统:采用工业用高降噪效能消声器
|
发电机技术参数
|
制造商:江苏优凯动力科技有限公司
|
发电机型号:YKW-100
|
功率:100KW
|
防护等级:IP23
|
额定电压:400V/230V
|
绝缘等级:H级
|
额定转速:1500
|
接线方式:三相四线、Y型接法
|
功率因数:COSΦ=0.8(滞后)
|
励磁方式:无刷自励式 (AVR)
|
控制系统:自启动自停机柜
|
自启动自停机柜:采用全中文智能化液晶显示控制模块,当市电停电时,经延时确认(0-30S可调),机组自启动(1-8次可调,首次启动成功率>99%),自动确认发电机组供电正常后,向负载供电,市电恢复正常后,经延时确认(0-30S可调),自动冷却停机(冷却停机时间0-300S可调)。
保护功能:低/超速、启动失败、水温过高、输出电压故障(过压、欠压、过流)。
界面操作:自动/停止/手动功能选择,紧急停车按钮、蜂鸣器及市电浮充器。
报警指示:低/超速、输出电压故障、启动失败、高水温预报警。
设置功能:允许用户对其参数进行更改设定,同时记忆在内部FLASH存储器内,在系统掉电时也不会丢失,控制器所有参数均可以在前面板进行设置。
|

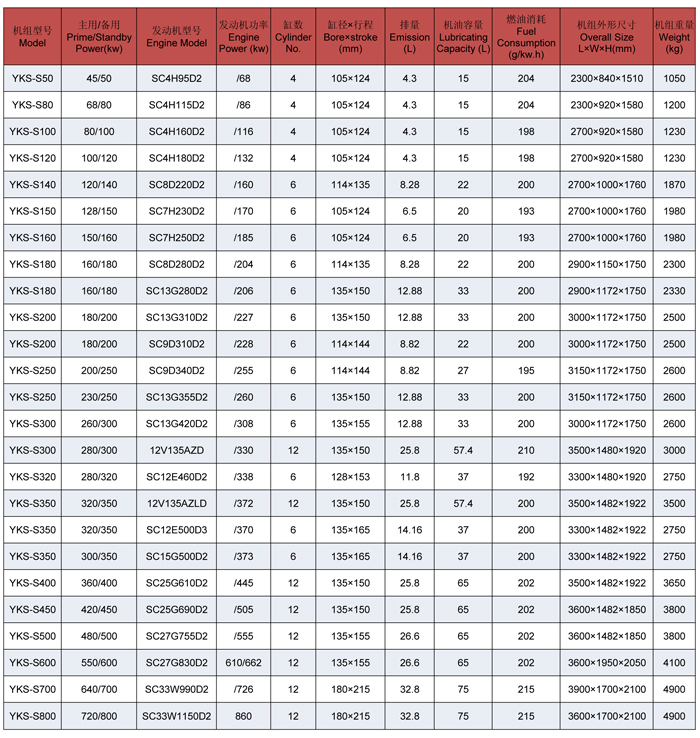

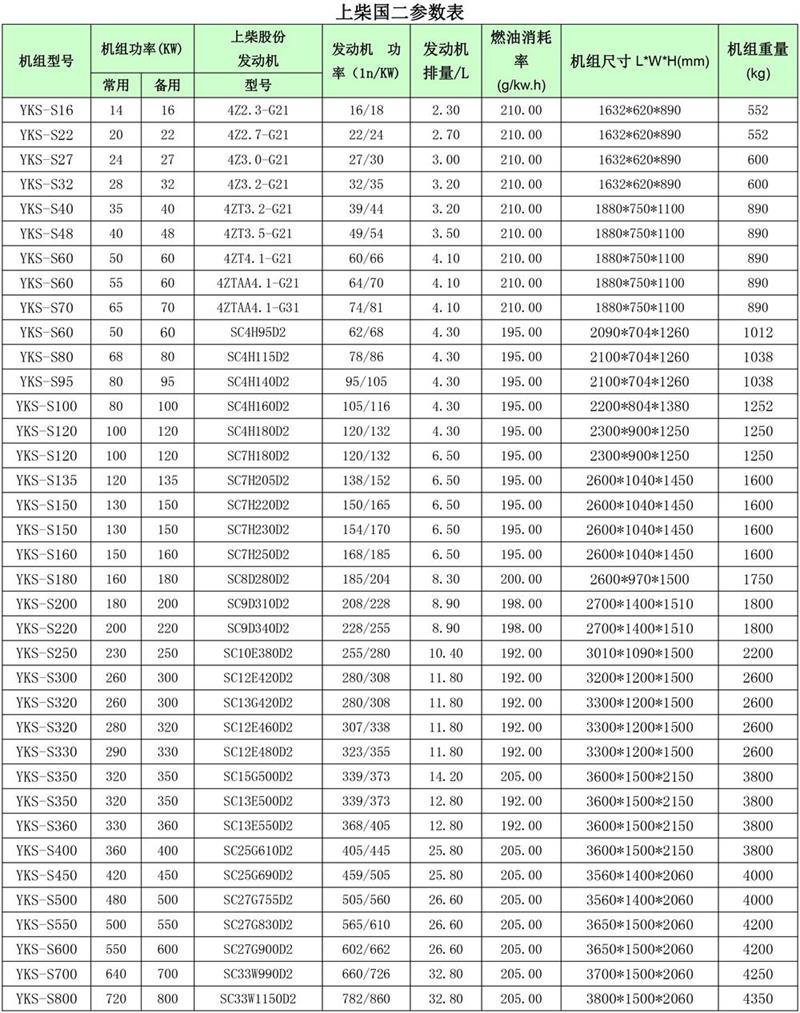

上柴发电机组技术参数表
