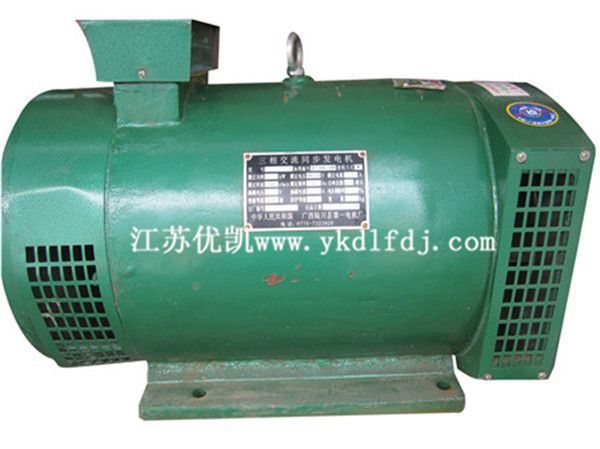

STC 系列单相三相三次谐波交流同步发电机适用于乡村、城镇、工地、山区等照明及动力的三相交流电源。也可作为应急用的备用电源。该系列发电机转子凸极式，采用谐波励磁系统，使用可靠，维护简单方便。

产品主要特点如下：

1、绝缘等级为B级或F极，防护等级为IP21。

2、发电机座为铸件结构：根据用户需要也可以做成钢铸结构。

3、当原动机转速化为3%时，负极从0-100%范围内任意变化，其恒压性能优良。在突增或者突减负载时，能快速适应稳定地工作，直接启动空载鼠笼异步电机的能力强。

4、功率范围：3KW陆川发电机、5KW陆川发电机、6KW陆川发电机、8KW陆川发电机、10KW陆川发电机、12KW陆川发电机、15KW陆川发电机、16KW陆川发电机、18KW陆川发电机

20KW 陆川发电机、24KW陆川发电机。

一、结构概述

1、概述

本系列发电机额定频率50Hz，额定转速1500r/min, 为三次谐

波励磁自励恒压交流同步发电机,分单相、三相两大类型。

三相交流同步发电机为带中性线，星型接法(Y )。额定线电

压400V，相电压230V,功率因数为0. 8(滞后)。

单相交流同步发电机不带中性线，(即不分“零线”和“火线”)接

法输出额定电压为230V，功率因数为1.0。

发电机的定额是以连续工作制(S1)为基准的连续定额。

2、结构

防护型卧式结构，体积小，坚固耐用，三次谐波励磁，故障少，

自励恒压。

3、优点

设计合理，用途广泛;

结构坚固，运行可靠;

自励恒压，电压稳定:

起动性好，过载力强;

接线简单，维护方便。

二、使用环境条件

发电机在下列环境条件下能额定运行;

1、海拔不超过1000m.

2、环境温度不超过40C。

3、空气相对湿度不超过90%。

4、使用环境无酸、碱等腐蚀性气体。

5、发电机应严禁杂物及小动物串入，并注意通风散热，尽量避

免灰尘。

根据用户需要，可制成湿热带型及环境温度为50"C的发电机,此

时应另订协议，并在订货合同中予以明确。
